Descripción
Caracteristicas

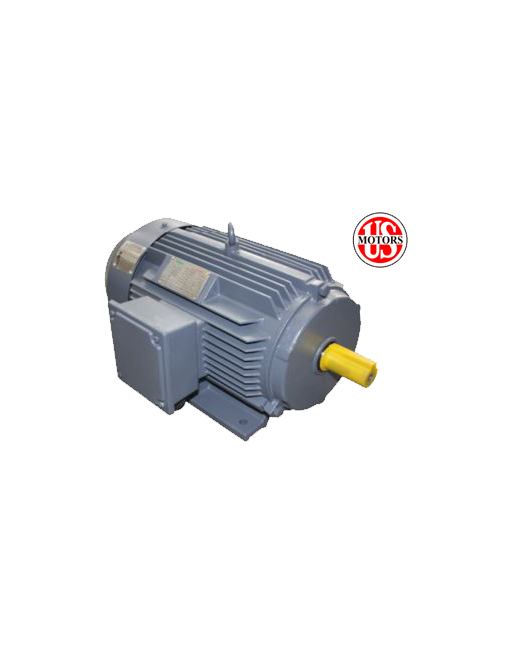

Motores de inducción trifásicos totalmente cerrados.
- Marco: hierro fundido.
- Tipo de motor: Hierro fundido de línea eficiente métrica (MELC).
- Fabricación según: Normas IEC 60034, 60038, 60072.
- Rango de potencia: de 0,75 a 315 kW.
- Tamaño de cuadro: 80 a 355 mm.
- Velocidad: simple 2, 4 o 6 polos.
- Voltajes de funcionamiento: 220 / 440v ± 10% 60 Hz hasta el marco 280 (110 kW) 440v ± 10% 60 Hz Desde el bastidor 315 132 kW (2 y 4 polos) y superiores.
- Eficiencia: IE2.
- Frecuencia: 60 Hz ± 5%.
- Clase de aislamiento: F.
- Aumento de temperatura: 80 ° C (K).
- Temperatura ambiente: 40 ° C.
- Altitud: 1000 m.
- Protección: IP55 por sellado superior y sellado de labios en el eje.
- Tratamiento de barniz: VPI.
- Voltajes de bobinado: 440V Δ / 220V 2Δ hasta el marco 132 440v Δ / 220v 2 Δ / 762v Y Desde el cuadro 160 hasta 280 762v Y / 440v Δ Desde el bastidor 315 en adelante.
- Arranque: Directo en línea: Δ 220v 60Hz hasta 9.2 kW.
- Arranque: Wye / Delta y en línea: 440v- 60Hz por encima de 9.2 kW.
- Protección de bobinado: Dandong PTC (1 por fase) de 110KW y superior.
- Hardware: tratado contra la corrosión.
- Pintura: Gris RAL 7024.
- Caja de terminales: cuerpo de hierro fundido y cubierta de hierro fundido.
- Montado en la posición F1 en el lateral del motor de serie.
- Escudos finales: hierro fundido.
- Tapa interior del cojinete: 180 a 355 mm.
- Cojinete reengrasable: 180 a 355 mm.
- Tipo de grasa: Polyrex-EM.
- Kits de conversión: Kit de brida FF y FT disponible para conversión en campo.
